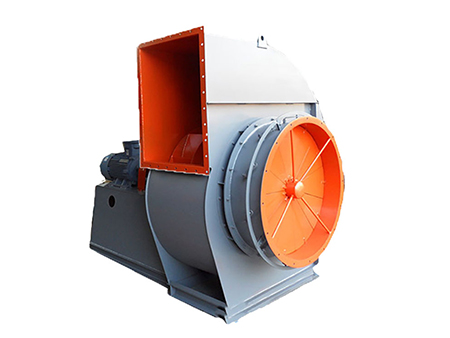

Y5-48型锅炉离心引风机具体解析

Y5-48型锅炉离心引风机是为适应燃用各种煤质并配有消烟除尘装置的工业锅炉（1～20T/h）而设计的专用设备，以下是对其详细介绍：

一、产品特点

适应性强：

能够适应燃用各种煤质的工业锅炉，满足不同煤质燃烧产生的烟气排放需求。

凡进气条件相当，性能又相适应者均可选用，至高温度不得超过250℃。

高能效节能：

采用三角皮带（C式）传动，能够以一个机号采用不同转速满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列和机号，提高了经济性。

全压效率达89.5%，具有较高的能源利用效率。

结构合理：

由叶轮、机壳、进风口、调节门、传动组等部分组成，结构紧凑，布局合理。

叶轮有后倾平板叶片12片，材料为16Mn，焊接于弧锥形轮盖与平板形轮 盘中间，经静、动平衡校正，运转平稳，强度高。

机壳用钢板焊接成蜗壳形整体结构，用螺栓固定在机壳入口侧，具有良好的刚性和密封性。

调节方便：

调节门叶片为花瓣形，轴向安装在进风口前面，采用外部传动的结构，传动灵活方便。

调节范围由0°（全开）到90°（全闭），可根据实际需求调整风量。

维护简便：

在蜗板上开有清灰门，便于清除堆积在叶片上和机壳内的积灰，确保叶轮的平衡性和气动性能。

轴承箱装有温度计和油位指示器，便于监控和维护。

二、产品参数

机号：有№4、5、6.3、8、10、12.5六种，可根据锅炉吨位和除尘器要求选择合适的机号。

转速：根据机号不同，转速有所差异，如№4C有3550r/min、3150r/min、2800r/min、2500r/min等多种转速可选。

风量与风压：风量范围从2932-5564m³/h到33800-67803m³/h不等，风压范围从742-1097Pa到2794-4234Pa不等，可满足不同锅炉的通风需求。

功率：根据机号和转速不同，配套电动机功率也有所不同，如№4C有5.5kW、4kW、3kW、2.2kW等多种功率可选。
